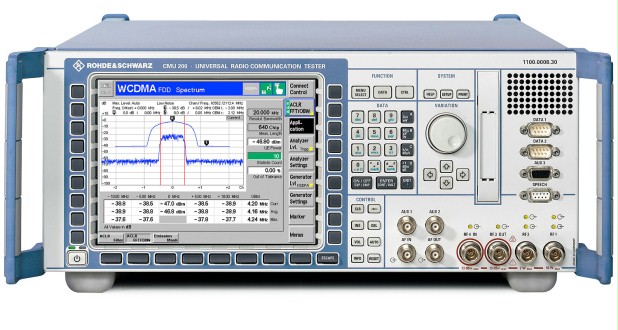

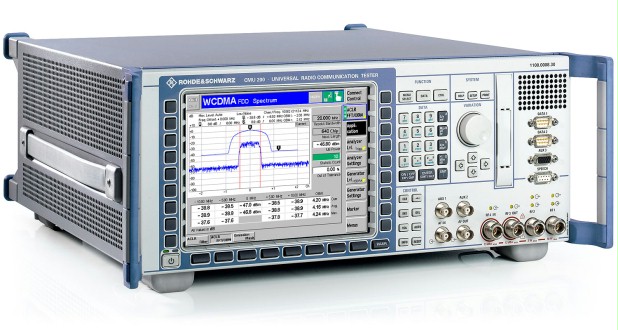

Радиокоммуникационный тестер R&S®CMU200 повышает эффективность затрат на оборудование благодаря множеству функциональных возможностей, среди которых особо следует отметить чрезвычайно высокую скорость измерений и очень высокую точность. Кроме того, вторичная дистанционная адресация модулей позволяет выполнять интеллектуальную и автономную обработку целых измерительных процессов и значительно ускоряет разработку испытательных программ. Базовый прибор без установки дополнительных блоков может использоваться для измерения общих параметров мобильных телефонов 1-го, 2-го или 3-го поколения. Базовый прибор R&S®CMU200 – идеальное решение для задач на модульном уровне, т.е. на ранних стадиях производства в любых сотовых стандартах. Неотъемлемые части базового прибора R&S®CMU200 – ВЧ-генератор и ВЧ-анализатор, которые дополняются гибкой, независящей от сети системой меню и универсальным анализатором спектра.
Области применения:
- Разработка микросхем
- Разработка ВЧ-устройств
- Разработка модулей
- Испытание модулей на производстве
- Настройка мобильных телефонов
- Окончательные испытания на производстве
- Функциональная проверка изделия
- Испытание характерных возможностей
- Техобслуживание на высоком уровне
- Контроль качества
- Основа испытательных систем
- Моделирование базовой станции
ВЧ-генератор
| Диапазон частот | от 100 до 2700 МГц |
| Разрешение по частоте | 0.1 Гц |
| Время установки частоты | <400 мкс до Δf <1 кГц |
| Уровень выходного сигнала | |
|
ВЧ1 от 100 кГц до 2200 МГц от 2200 до 2700 МГц |
от –130 до –27 дБм от –130 до –33 дБм |
|
ВЧ2 от 100 кГц до 2200 МГц от 2200 до 2700 МГц |
от –130 до –10 дБм от –130 до –16 дБм |
|
ВЧ3вых от 100 кГц до 2200 МГц от 2200 до 2700 МГц |
от –90 до +13 дБм от –90 до +5 дБм |
ВЧ-анализатор
| Измеритель мощности (частотно-избирательный) | |
| Диапазон частот/разрешение | от 10 до 2700 МГц/0.1 Гц |
| Полосы разрешения | от 10 Гц до 1 МГц с кратностью шага 1/2/3/5 |
| Диапазон уровней для номинальных характеристик | |
|
ВЧ1 (непр. мощность) от 10 до 2200 МГц от 2200 до 2700 МГц Макс. пик. мощность (PEP) |
от –40 до +47 дБм (50 W) от –34 до +47 дБм (50 W) +53 дБм (200 W) |
|
ВЧ2 (непр. мощность) от 10 до 2200 МГц от 2200 до 2700 МГц Макс. пик. мощность (PEP) |
от –54 до +33 дБм (2 W) от –48 до +33 дБм +39 дБм (8 W) |
|
ВЧ4вх (непр.мощность и PEP) от 10 до 2200 МГц от 2200 до 2700 МГц |
от –80 до 0 дБм от –74 до 0 дБм |
Анализатор спектра
| Диапазон частот | от 10 МГц до 2.7 ГГц |
| Полоса обзора | нулевая полоса…полный обзор |
| Разрешение по частоте | 0.1 Гц |
| Полосы разрешения | от 10 Гц до 1 МГц с кратностью шага 1/2/3/5 |
