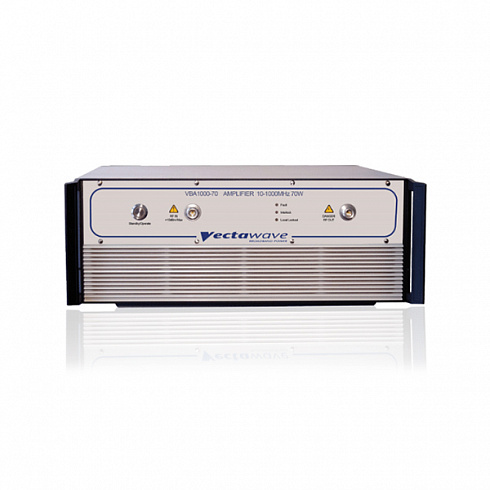

Усилители мощности Vectawave расширенной серии VBA1000
Подробнее
Описание
В расширенную серию Vectawave VBA1000 с очень широким диапазоном частот входят модели с начальными частотами 10 кГц, 100 кГц, 1 МГц и 10 МГц в зависимости от модели. Верхний предел рабочей частоты составляет 1000 МГц для всех моделей этой серии.
Конструкция основана на двухтактной технологии LDMOS последнего поколения в выходном каскаде в сочетании с технологией GaAs в каскадах драйверов. В нем используются запатентованные технологии сети передачи, обеспечивающие небольшое снижение выходной мощности вплоть до предела высоких частот. Усилитель работает в классе A, преимуществами для приложений EMC являются очень низкие искажения и допуск 100% несоответствия.
Характеристики
| VBA 1000-18 | VBA 1000-35 | VBA 1000-45 | VBA 1000-70 | |
| Частотный диапазон | 100 кГц - 1 ГГц | 1 МГц - 1 ГГц | 10 кГц - 1 ГГц | 10 МГц - 1 ГГц |
| Выходная мощность | мин. 18 Вт (тип. 20 Вт) | мин. 35 Вт (тип. 45 Вт) |
10 кГц - 400 МГц: мин. 45 Вт 400 МГц - 1 ГГц: мин. 35 Вт |
мин. 70 Вт (тип. 100 Вт 10-500 МГц) |
| Точка компрессии 1 дБ |
мин. 15 Вт (тип. 18-23 Вт) |
мин. 20 Вт (тип. 25 Вт) |
10 кГц - 400 МГц: мин. 35 Вт 400 МГц - 1 ГГц: мин. 20 Вт |
мин. 60 Вт (тип. 80 Вт 10-500 МГц) |
| Коэффициент усиления | 44 дБ | 50 дБ | 50 дБ | 49 дБ |
| Точка пересечения 3 порядка | 54 дБм | 57 дБм | 57 дБм | 58 дБм |
| Нестабильность усиления | ±3 дБм | ±3 дБ | ±3 дБ | ±3 дБ |
| Гармоники при 25 Вт | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Выходное сопротивление | 50 Ом | 50 Ом | 50 Ом | 50 Ом |
| Допустимый КСВН | ∞:1 | ∞:1 | ∞:1 | ∞:1 |
| КСВН по входу | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 |
| Электропитание | 85 - 264 В / 45-63 Гц | 85 - 264 В / 47-63 Гц | 85 - 264 В / 47-63 Гц | 85 - 264 В / 45-63 Гц |
| Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
Документы
Vectawave VBA1000-18 Specification
789.3 Кб
Vectawave VBA1000-35 Specification
286.8 Кб
Vectawave VBA1000-45 Specification
278.3 Кб
Vectawave VBA1000-70 Specification
850.1 Кб
Описание
Модели
| Наименование | Описание |

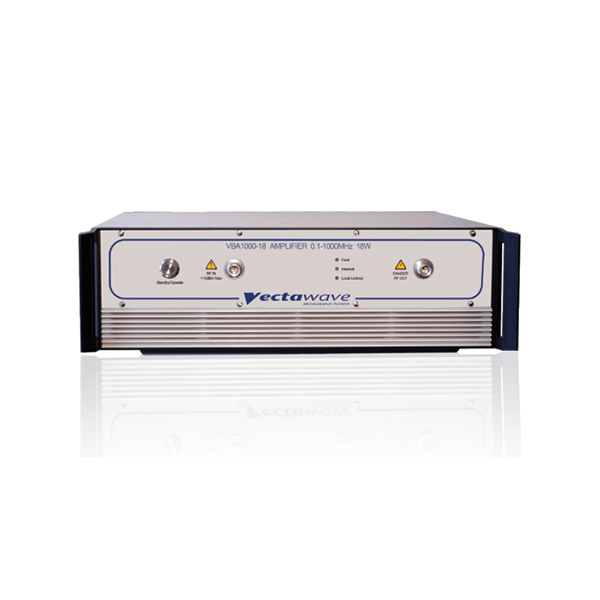

| VBA 1000-18 | Усилитель мощности, 100 кГц - 1 ГГц, 18 Вт |

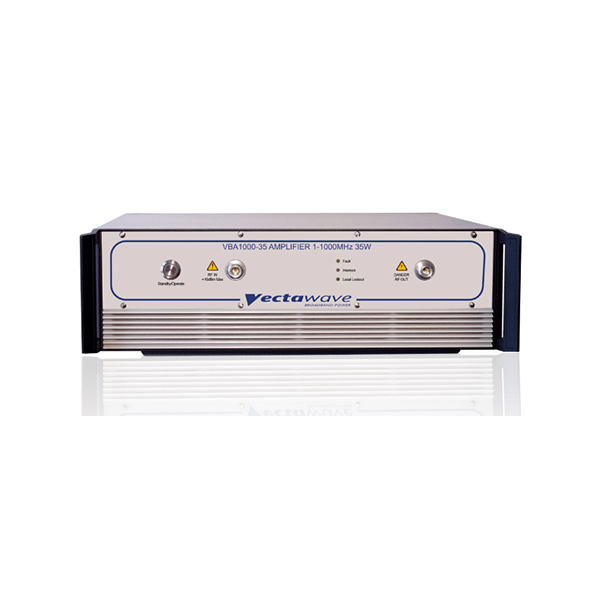

| VBA 1000-35 | Усилитель мощности, 1 МГц - 1 ГГц, 35 Вт |

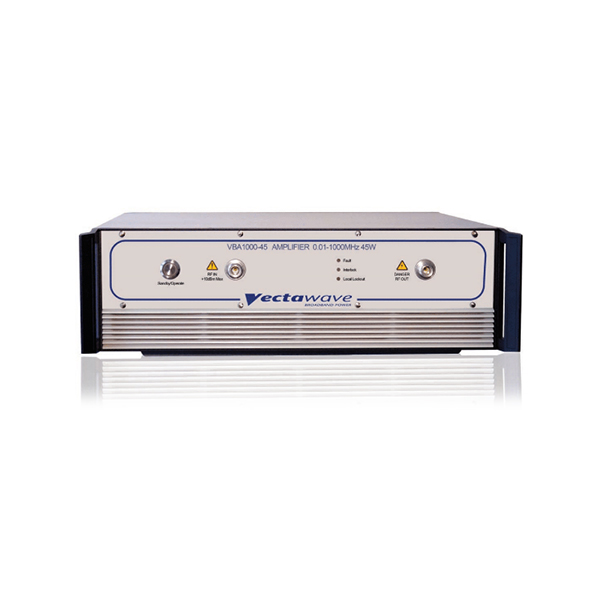

| VBA 1000-45 | Усилитель мощности, 10 кГц - 1 ГГц, 45 Вт |

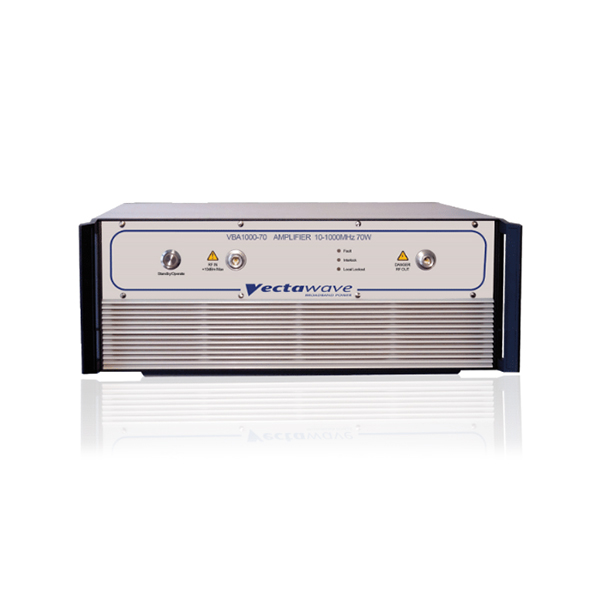

| VBA 1000-70 | Усилитель мощности, 10 МГц - 1 ГГц, 70 Вт |
