Усилители мощности Vectawave серии VBA1000
Подробнее
Описание
Широкополосные усилители класса А разработаны в первую очередь для ЭМС испытаний. Серия VBA1000 основана на уникальной технологии Vectawave с использованием GaAs, предлагая пользователю более высокую линейность, надежность и эффективность, чем усилители на кремниевых каскадах и более низкую стоимость, чем технологии GaN. Низкий уровень искажений и невосприимчивость к 100% рассогласованию. Сложных защит не требуется, усилитель работает при любых нагрузках, не отключаясь.
Характеристики
| VBA 1000 - 30 | VBA 1000 - 65 | VBA 1000 - 100 | VBA 1000 - 150 | VBA 1000 - 250s | VBA 1000 - 275 | VBA 1000 - 450s | VBA 1000 - 500 | VBA 1000 - 600c | VBA 1000 - 1000 | VBA 1000 - 1000c | VBA 1000 - 2000 | |
| Частотный диапазон | 80 МГц - 1000 МГц | 20 МГц - 1000 МГц | ||||||||||
| Выходная мощность |
мин. 30 Вт (тип. 40 Вт) |
мин. 65 Вт |
мин. 100 Вт (110 Вт тип.) |
мин. 150 Вт (тип. 175 Вт 80-500 МГц) |
мин. 230 Вт (тип. 250 Вт) |
мин. 275 Вт (тип. 350 Вт 80-500 МГц) |
мин. 300 Вт (тип. 450 Вт 80-700 МГц) |
мин. 500 Вт (тип. 700 Вт 80-500 МГц) |
600 Вт 80-700 МГц, 500 Вт 700 МГц-1 ГГц |
мин. 1000 Вт (тип. 1400 Вт 80-500 МГц) |
мин. 1000 Вт (тип. 1400 Вт 80-500 МГц) |
мин. 2000 Вт (тип. 2500 Вт 200-500 МГц) |
|
Точка компрессии 1 дБ |
мин. 20 Вт (тип. 25 Вт) |
мин. 55 Вт |
мин. 90 Вт (95 Вт тип.) |
мин. 120 Вт (тип. 150 Вт 80-500 МГц) |
мин.150 Вт |
мин. 250 Вт (тип. 300 Вт 80-500 МГц) |
мин. 200 Вт (тип. 300 Вт 80-700 МГц) |
мин. 440 Вт (тип. 600 Вт 80-300 МГц; 500 Вт 80 МГц-1 ГГц) |
500 Вт 80-700 МГц, 450 Вт 700 МГц-1 ГГц |
мин. 800 Вт (тип. 1200 Вт 80-500 МГц; 1000 Вт 500 МГц-1 ГГц) |
мин. 800 Вт (тип. 1200 Вт 80-500 МГц; 1000 Вт 500 МГц-1 ГГц) |
мин. 1800 Вт (тип. 2000 Вт 200-500 МГц; 1900 Вт 800 МГц-1 ГГц) |
|
Коэффициент усиления |
50 дБ | 49 дБ | 51 дБ | 52 дБ | 56 дБ | 56 дБ | 58 дБ | 58 дБ | 58 дБ | 61 дБ | 61 дБ | 64 дБ |
|
Точка пересечения 3 порядка |
57 дБм | 58 дБм | 60 дБм | 61 дБм | 64 дБм | 64 дБм | 66 дБм | 66 дБм | 66 дБм | 70 дБм | 70 дБм | 74 дБм |
|
Нестабильност усиления |
±3 дБм | ±2 дБ | ±2 дБ | ±2 дБ | ±3 дБ | ±3 дБ | ±3 дБ | ±3 дБ | ±3 дБ | ±3 дБ | ±3 дБ | ±3 дБ |
| Гармоники при 25 Вт | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Допустимый КСВН | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 |
| КСВН по входу | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | 1.5:1 | 1.5:1 | не более 2:1 |
| Электропитание |
85 - 264 В 47-63 Гц |
85 - 264 В / 45-63 Гц |
85 - 264 В / 45-63 Гц |
100 - 240 В / 45-63 Гц |
100 - 240 В / 45-63 Гц |
184 - 265 В / 45-63 Гц |
100 - 240 В / 45-63 Гц | 45-63 Гц |
200-240 В или 350-415 В / 45-63 Гц |
45-63 Гц | 45-63 Гц |
184-264 В или 319-457 В / 45-63 Гц |
| Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
вход N-тип (розетка) выход 7/16" |
вход N-тип (розетка) выход 7/16" |
вход N-тип (розетка) выход 7/16" |
вход N-тип (розетка) выход 7/16" |
вход N-тип (розетка) выход 1-5/8” EIA |
Документы
Vectawave VBA1000-30 Specification
291.3 Кб
Vectawave VBA1000-65 Specification
321.3 Кб
Vectawave VBA1000-100 Specification
317.6 Кб
Vectawave VBA1000-150 Specification
865.6 Кб
Vectawave VBA1000-250S Specification
291.2 Кб
Vectawave VBA1000-275 Specification
447.2 Кб
Vectawave VBA1000-450S Specification
360.2 Кб
Vectawave VBA1000-600c Specification
468.2 Кб
Vectawave VBA1000-1000 Specification
548.2 Кб
Vectawave VBA1000-2000 Specification
569.8 Кб
Описание
Модели
| Наименование | Описание |

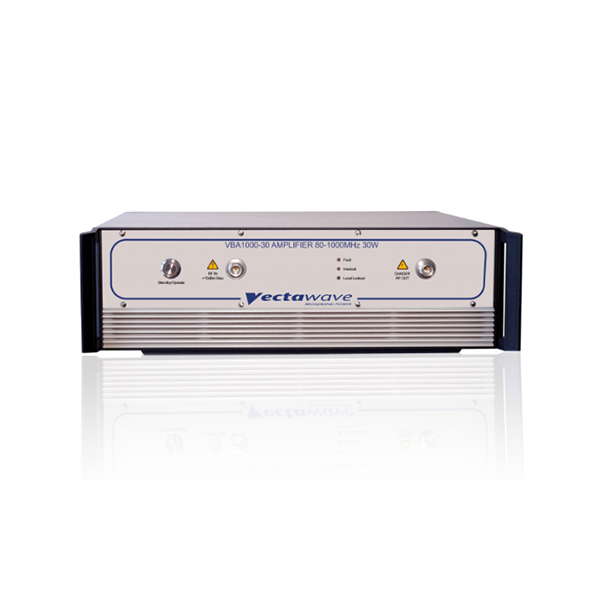

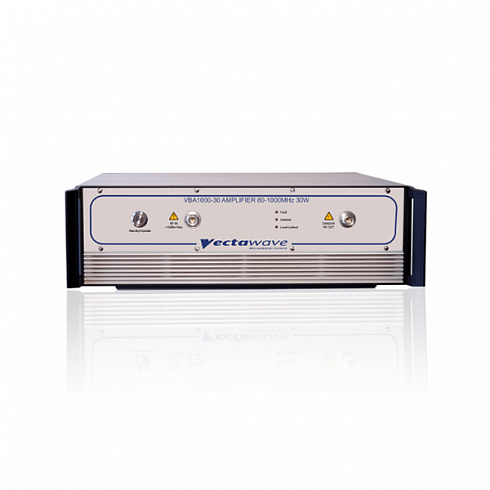

| VBA1000-30 | Усилитель мощности, 80 МГц - 1 ГГц, 30 Вт |
| VBA1000-65 | Усилитель мощности, 80 МГц - 1 ГГц, 65 Вт |

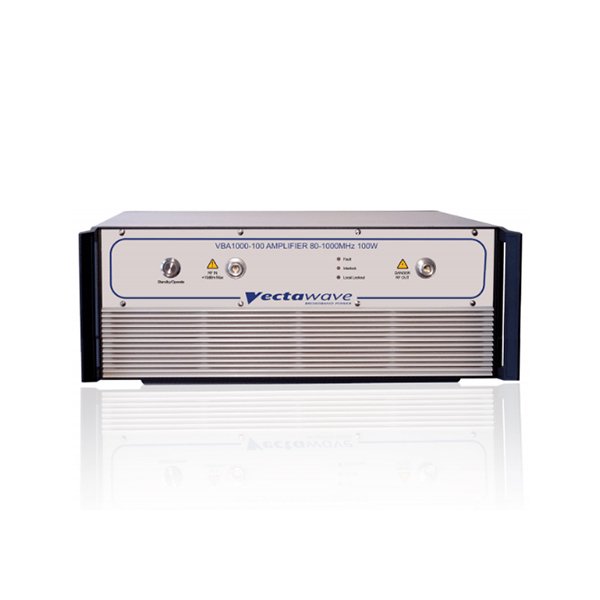

| VBA1000-100 | Усилитель мощности, 80 МГц - 1 ГГц, 100 Вт |

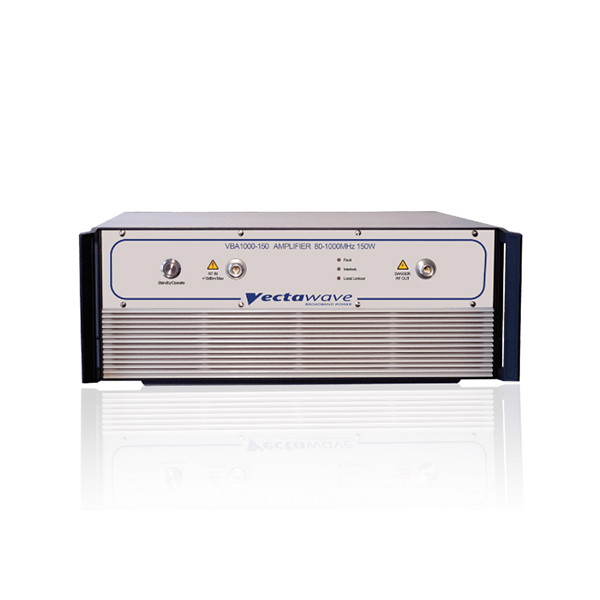

| VBA1000-150 | Усилитель мощности, 80 МГц - 1 ГГц, 150 Вт |

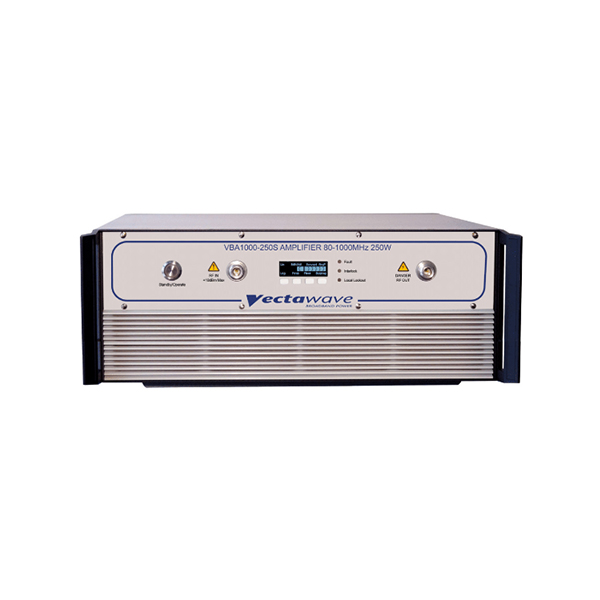

| VBA1000-250s | Усилитель мощности, 80 МГц - 1 ГГц, 250 Вт |

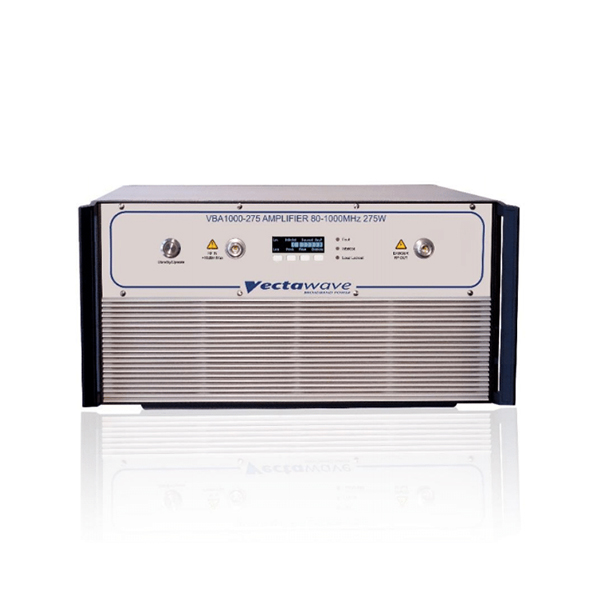

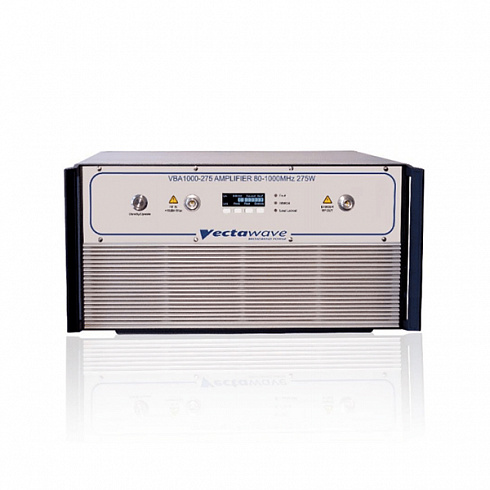

| VBA1000-275 | Усилитель мощности, 80 МГц - 1 ГГц, 275 Вт |

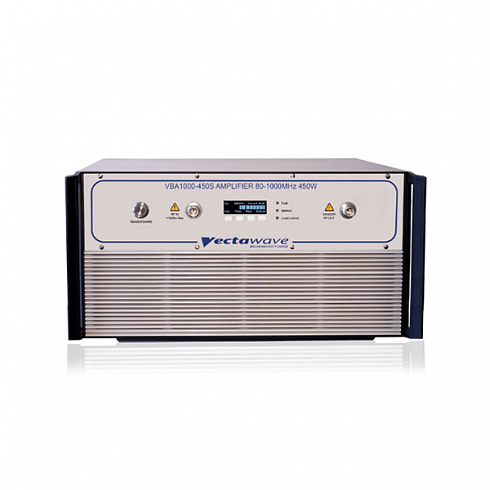

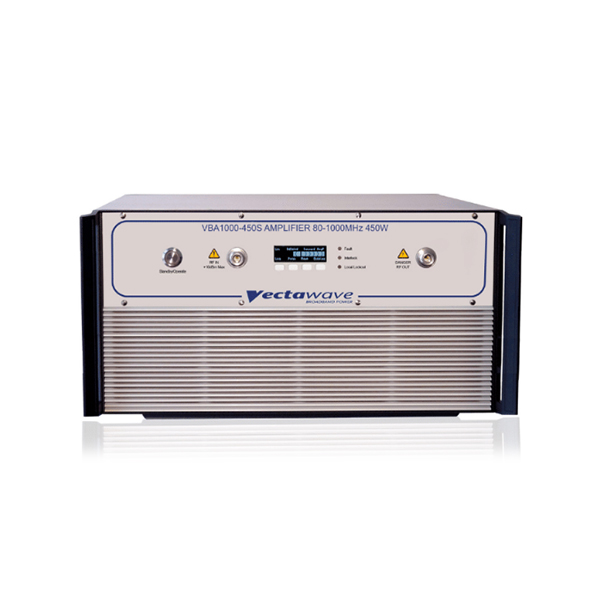

| VBA1000-450s | Усилитель мощности, 80 МГц - 1 ГГц, 450 Вт |

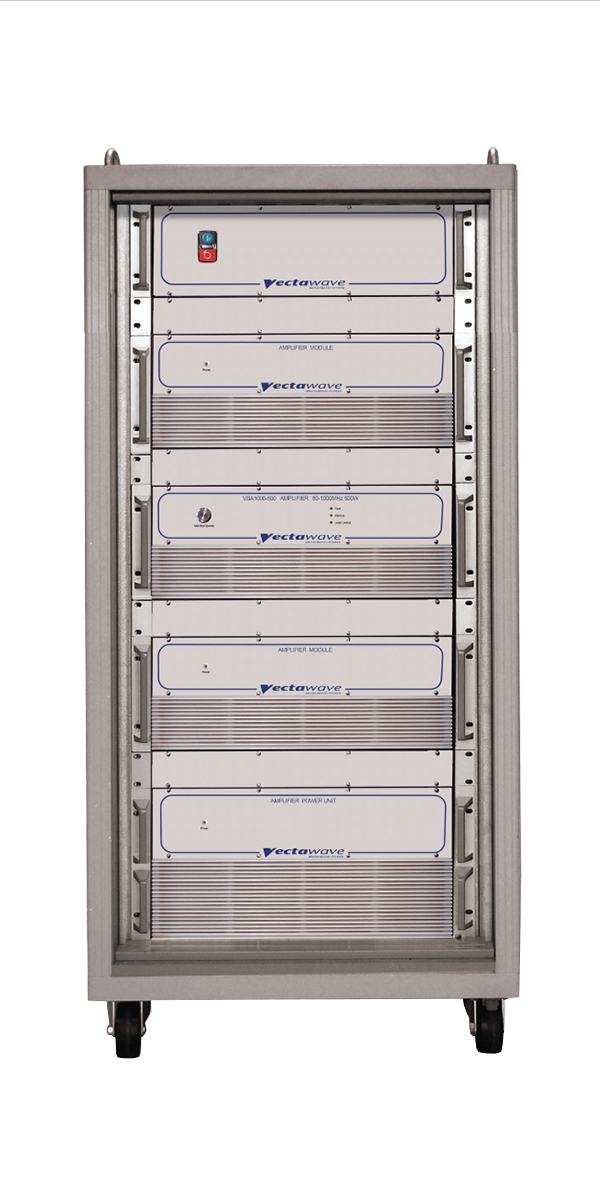

| VBA1000-500 | Усилитель мощности, 80 МГц - 1 ГГц, 500 Вт |

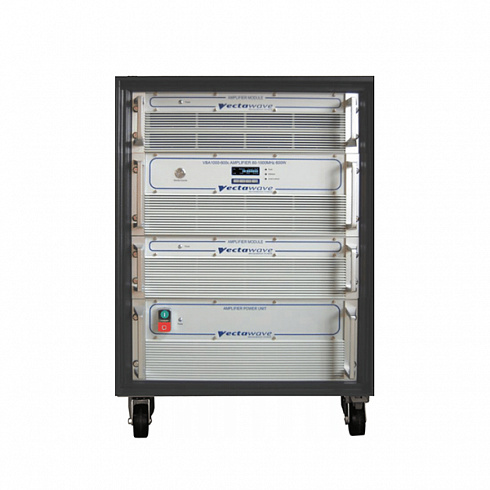

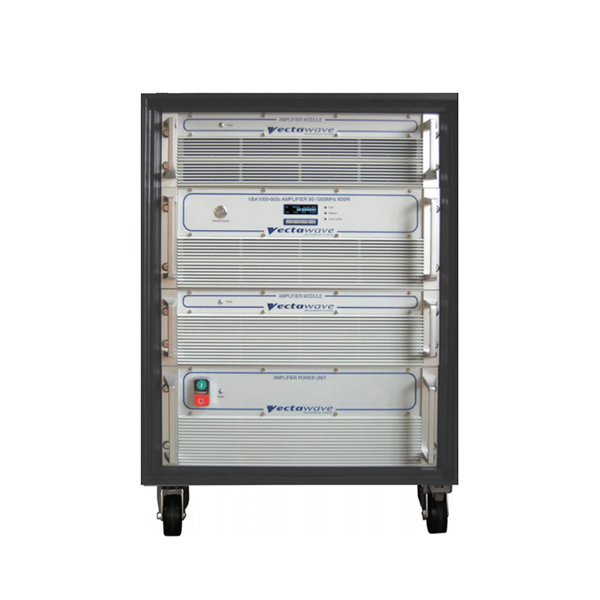

| VBA1000-600c | Усилитель мощности, 80 МГц - 1 ГГц, 600 Вт |

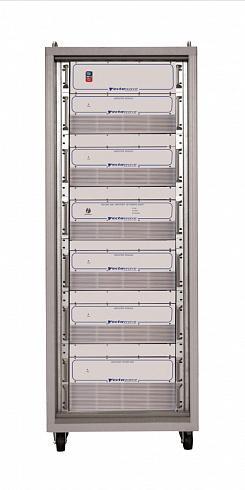

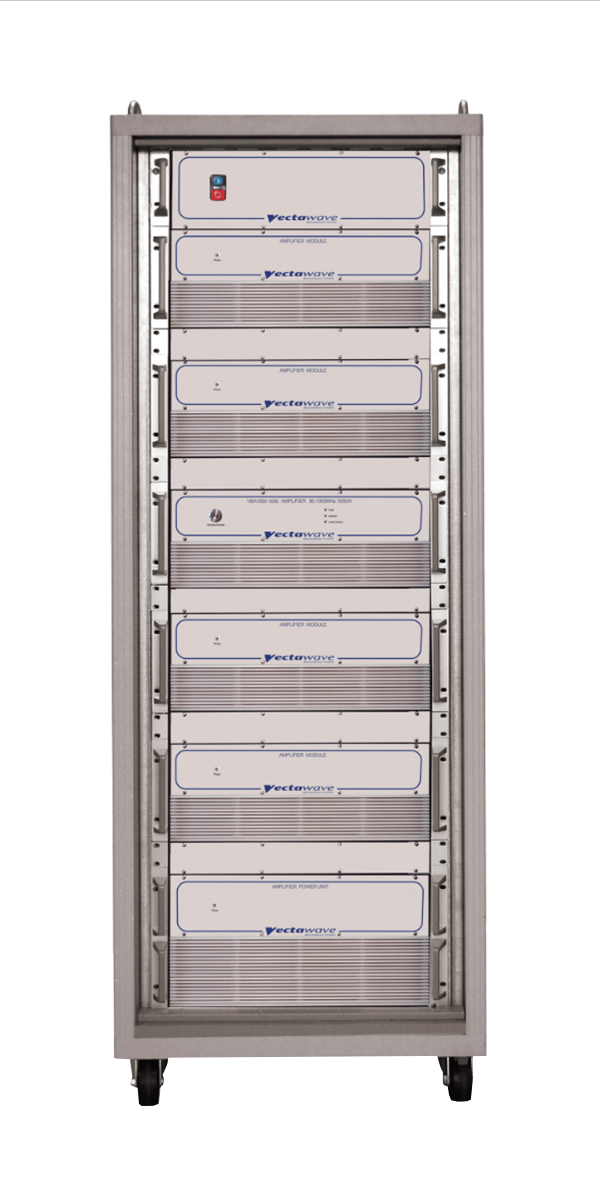

| VBA1000-1000 | Усилитель мощности, 80 МГц - 1 ГГц, 1000 Вт |

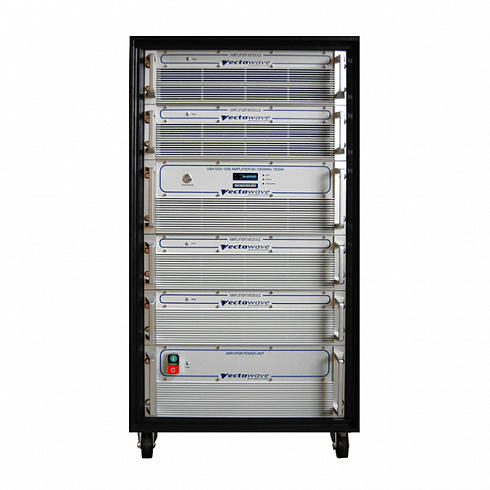

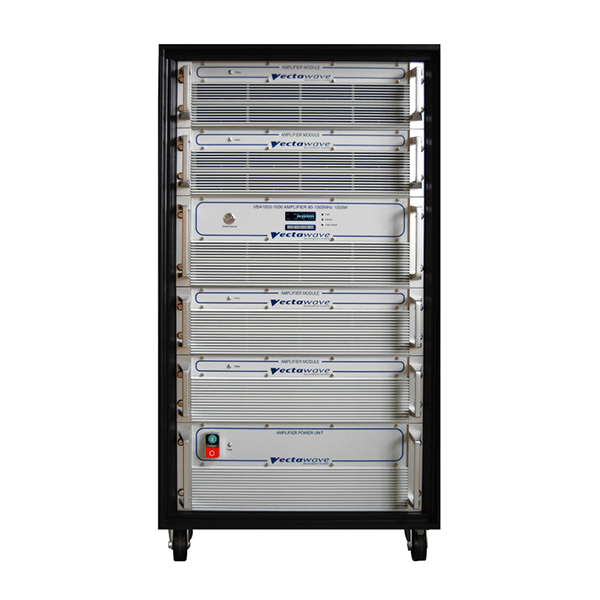

| VBA1000-1000c | Усилитель мощности, 80 МГц - 1 ГГц, 1000 Вт |

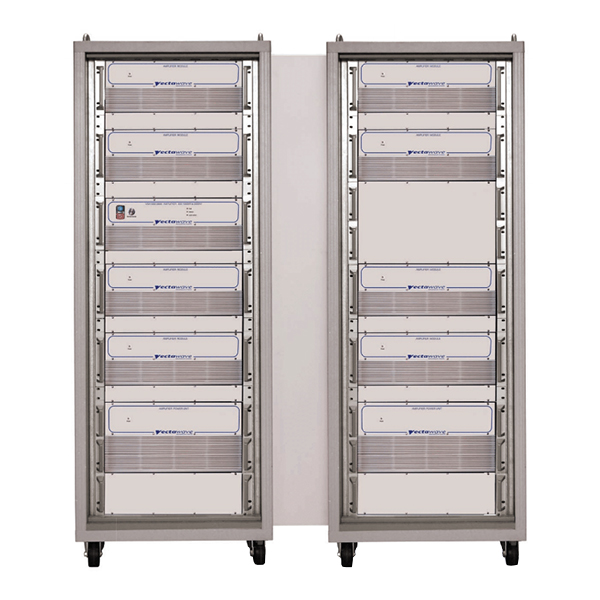

| VBA1000-2000 | Усилитель мощности, 200 МГц - 1 ГГц, 2000 Вт |
