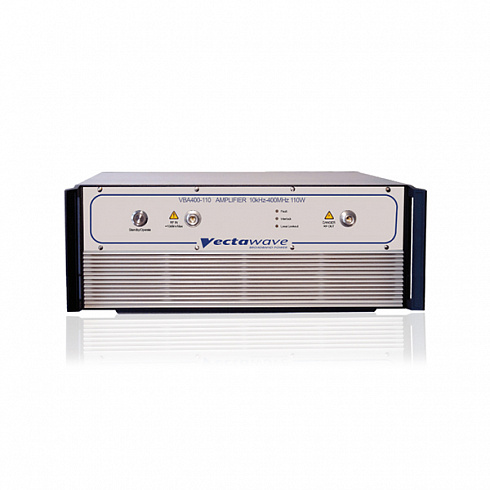

Усилители мощности Vectawave серии VBA400
Подробнее
Описание
Широкополосные усилители мощности Vectavawe серии VBA 400 класса А на двухтактных КМОП-каскадах с минимальными искажениями и возможностью 100% рассогласования выходного тракта. Идеально подходят для инжекции тока в кабельные линии и нагрузки на НЧ излучатели.
Характеристики
| VBA400-30 | VBA400-80 | VBA 400-110 | VBA 400-150 | VBA 400-260 | |
| Частотный диапазон | 10 кГц - 400 МГц | ||||
| Выходная мощность | более 30Вт |
мин. 80 Вт (тип. 90 Вт) |
мин. 110 Вт (>150 Вт тип.) |
мин. 150 Вт | более 260 Вт |
| Точка компрессии 1 дБ |
мин. 20 Вт (тип. 30 Вт) |
60 Вт мин (тип. 70 Вт) |
мин. 80 Вт (>110 Вт тип.) |
мин. 100 Вт (>150 Вт тип. ниже 100 МГц) |
мин. 210 Вт (тип. 240 Вт) |
| Коэффициент усиления | >46 дБ | 48 дБ | 51 дБ | 52 дБ | > 54 дБ |
| Точка пересечения 3 порядка | 55 дБм | 58 дБм | 61 дБм | 61 дБм | 64 дБм |
| Нестабильность усиления | ±2 дБм | ±2 дБ | ±2 дБ | ±2,5 дБ | ±3 дБ |
| Гармоники при 25 Вт | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Допустимый КСВН | ∞:1 | ∞:1 | ∞:1 | ∞:1 | ∞:1 |
| КСВН по входу | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 | не более 2:1 |
| Электропитание |
85 - 264В / 47-63 Гц |
85 - 264В / 47-63 Гц |
100 - 240В / 45-63 Гц |
100 - 240В / 45-63 Гц |
100 - 264В / 47-63 Гц |
| Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
Документы
Vectawave VBA400-30 Specification
214.8 Кб
Vectawave VBA400-80 Specification
292.4 Кб
Vectawave VBA400-110 Specification
859.7 Кб
Vectawave VBA400-150 Specification
859.7 Кб
Vectawave VBA400-260 Specification
824.4 Кб
Описание
Модели
| Наименование | Описание |

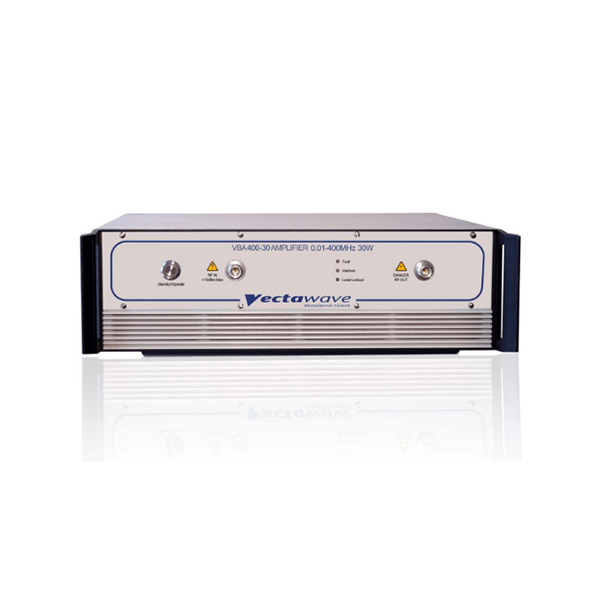

| VBA400-30 | Усилитель мощности, 10 кГц - 400 МГц, 30 Вт |

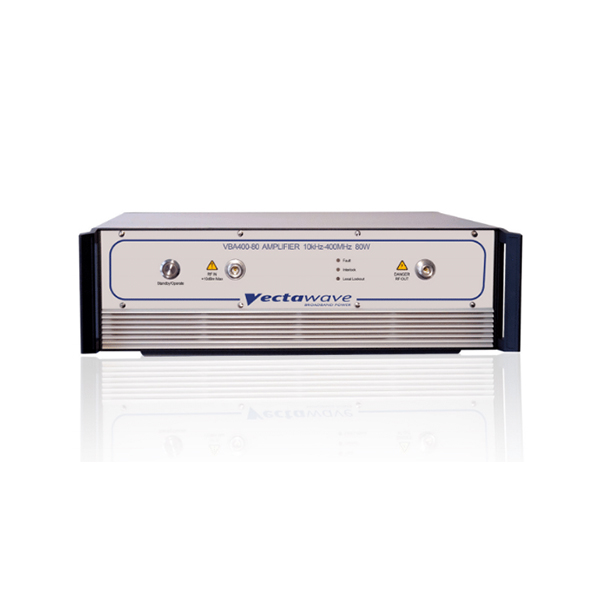

| VBA400-80 | Усилитель мощности, 10 кГц - 400 МГц, 80 Вт |

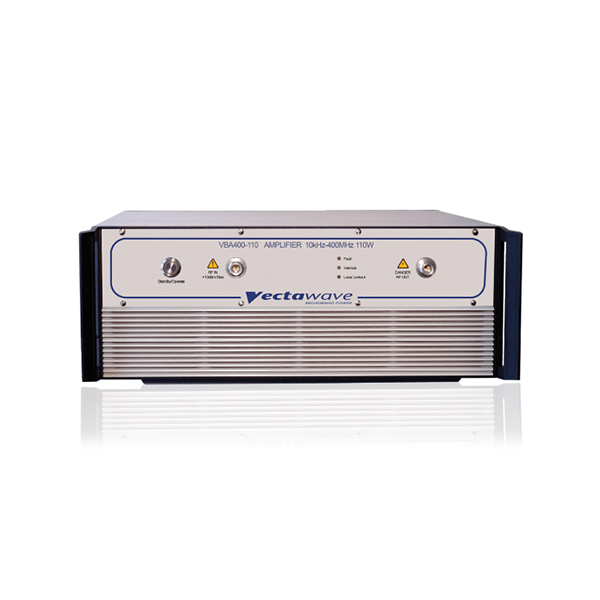

| VBA400-110 | Усилитель мощности, 10 кГц - 400 МГц, 110 Вт |

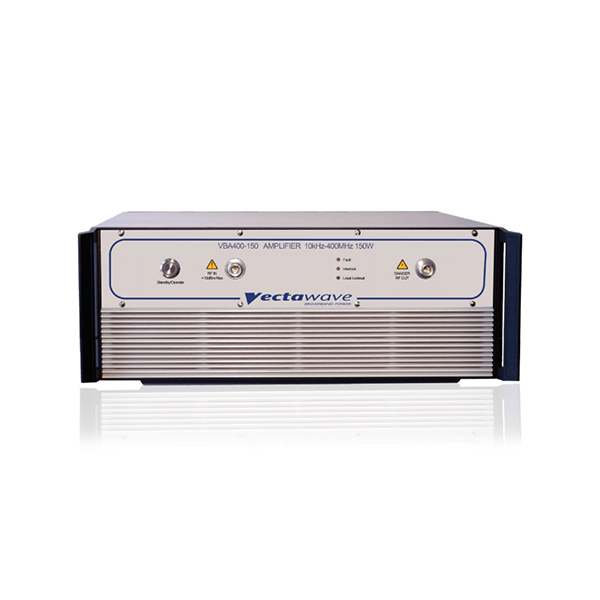

| VBA400-150 | Усилитель мощности, 10 кГц - 400 МГц, 150 Вт |

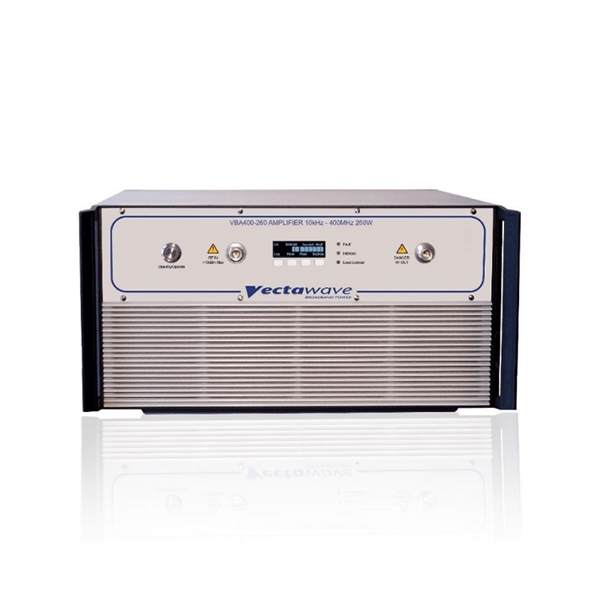

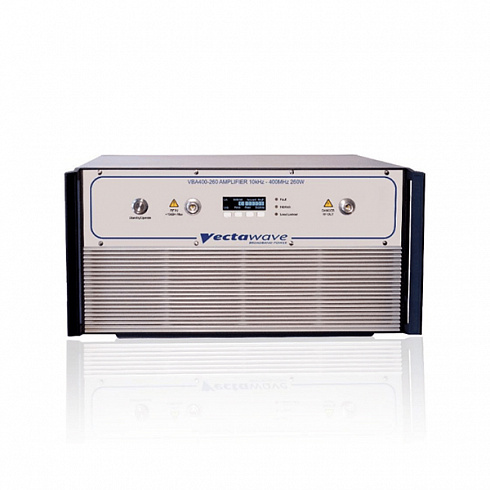

| VBA400-260 | Усилитель мощности, 10 кГц - 400 МГц, 260 Вт |
